一种“水胆水晶”的鉴定特征
水晶是一种常见的单晶体宝石矿物品种,广泛存在于自然界中。透明水晶晶体的内部含有较大的液态包体被称作水胆水晶,这种水晶的形成是由于其晶体生长速度较快,将与它混在一起的岩浆热液、水溶液等包裹所致。水胆水晶被认为是一种珍贵的罕见宝石,自古以来有很多文章称赞它的神奇之处,被称作滴翠珠,具有“大自然的治愈功效”。随着水胆水晶被越来越多的人认识,良好的观赏价值与收藏价值使其备受市场关注,这也为不法商家提供了契机。近期,市场上出现了一种人工水胆水晶,仿制方法不同于常见仿品,与天然样品相似,鉴定特征隐蔽不易观察,给检测工作带来一定干扰。笔者收集了两块样品,通过放大检查,荧光观察及红外光谱的测试结果对这类“水胆水晶”的鉴定特征进行系统分析。
一、测试样品及实验方法
(一)样品

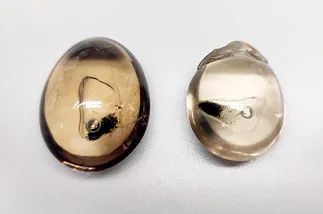

本文收集到两块样品作为研究对象(图1),左侧样品为椭圆形弧面,褐色,透明,重量53.985克;右侧样品为雕件,浅褐色,透明,重量36.640克;两块样品均可以观察到明显的“水胆”包裹体,位于样品中央呈不规则状,胆内含无色液态包体,浑圆气泡以及黑色固态包体,呈粗颗粒状。
(二)实验方法
对两块样品进行常规宝石学特征测试。采用折射仪、紫外荧光灯、电子天平、宝石显微镜对样品的折射率、荧光特征、相对密度等常规宝石学特征进行测试。两件样品均为弧面,测量折射率时采用点测法。密度测试采用静水称重法,对每件样品分别进行3次测量取其平均值。
红外光谱分析:测试使用的红外光谱仪型号为Nicolet iS5。测试条件:扫描范围400~4000cm-1,分辨率为4cm-1,样品扫描32次,背景扫描32次,使用反射法测试样品的指纹区,透射法测试样品的官能区。
二、测试结果与分析
(一)宝石学基本特征

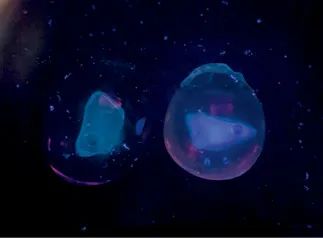

图2 长波紫外灯下的荧光特征

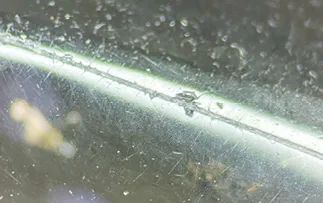

(二)放大检查
(三)红外光谱测试分析

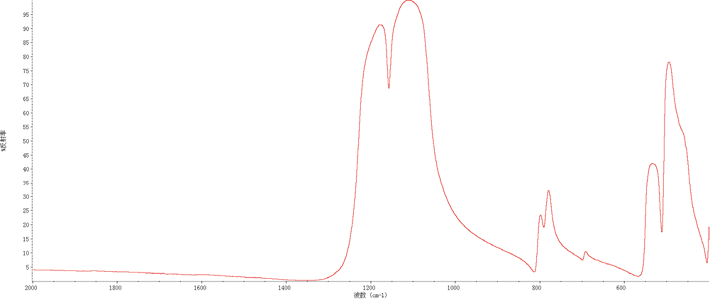

反射法测得红外光谱中,样品正反两面均显示900~1200cm-1范围内的Si-O伸缩振动谱带,800cm-1、782cm-1附近Si-O对称伸缩振动峰,为水晶特征红外吸收谱带(图4)。

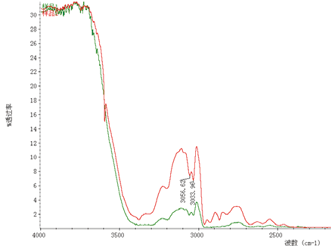

透射法测试,样品正面主体部位红外光谱中可见3595cm-1附近特征吸收、3500~2500cm-1范围内表现出较强的透光性,为天然水晶;贯穿样品整体的透射红外光谱中,均可见3034cm-1、 3056cm-1附近组合吸收峰,资料显示此峰值属于环氧树脂的特征吸收谱线,说明此类胶结物为环氧树脂类物质(图5)。
三、结论
(1)通过对样品进行放大检查、荧光观察以及红外光谱仪的测试,综合测试结果分析后得出以下结论:该类水胆水晶为拼合水晶,其内部水胆包裹体为人工水胆,主要是用两块天然水晶,各自磨出一个平面,在两块或其中一块水晶平面上人为挖坑做出内凹假胆腔,注入水后形成人工水胆,再用人工树脂粘合,最后打磨抛光。
(2)由于是用胶将两个水晶平面粘合的,在放大检查时,样品侧面会有明显的粘合线,粘合平面上有气泡存在;紫外荧光灯下,水胆部位为蓝白色荧光,且长波强于短波;经红外光谱透射测试,显示环氧树脂特征吸收谱线,这是拼合水胆水晶的重要鉴定特征。
本文中两块样品均具有与天然水胆水晶相似的三相包体,具有极强的迷惑性,商家甚至利用雕刻打磨来隐藏拼合痕迹,在检测过程中应提高警惕,结合检测数据综合判断。
岳 盼
